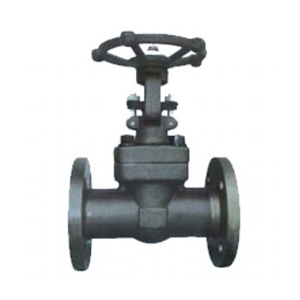

鍛鋼法蘭端閘閥產品用途
鍛鋼法蘭端閘閥適用于 Class150 ～ 2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路。鍛鋼閘閥(13張)上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
標準材質明細表
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304（L） | Type F316（L） | ||
1 | 閥體 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
2 | 墊片 | Corrugated SS+graphite | SS+PTFE | ||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | 圓柱銷 | A276 420 | A276 304 | ||
5 | 填料壓套 | A276 410 | A182 F304（L） | A182 F316（L） | |
6 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
8 | 閥桿螺母 | A276 410 | |||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 銘牌 | SS | |||
11 | 手輪 | A197 | |||
12 | 填料壓板 | A216 WCB | A351 CF8 | ||
13 | 填料 | Flexible Graphite | PTFE | ||
14 | 閥蓋 | A105 | A276 304 | A182 F304（L） | A182 F316（L） |
15 | 閥桿 | A182 F6 | A182 F304 | A182 F304（L） | A182 F316（L） |
16 | 閥瓣 | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼法蘭截止閥尺寸和重量
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L（RF） | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H（開） | 150Lb～300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 | ||
鍛鋼法蘭閥900Lb~1500Lb標準材質明細表
序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304（L） | Type F316（L） | ||
1 | 閥體 | A105 | A182 F22 | A182 F304（L） | A182 F316（L） |
2 | 墊片 | Corrugated SS+graphite | SS+PTFE | ||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | 銷釘 | A276 420 | A276 304 | ||
5 | 填料壓套 | A276 410 | A182 F304（L） | A182 F316（L） | |
6 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
8 | 閥桿螺母 | A276 410 | |||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 銘牌 | SS | |||
11 | 手輪 | A197 | |||
12 | 填料壓板 | A216 WCB | A351 CF8 | ||
13 | 填料 | 柔性石墨 | PTFE | ||
14 | 閥蓋 | A105 | A276 304 | A182 F304（L） | A182 F316（L） |
15 | 閥桿 | A182 F6 | A182 F304 | A182 F304（L） | A182 F316（L） |
16 | 閥瓣 | A276 420 | A276 304 | A276 304（L） | A276 316（L） |
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼法蘭截止閥尺寸和重量
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L（RTJ） | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 371 |
H（BW） | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
H（開） | 207 | 207 | 240 | 258 | 330 | 355 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
柔性石墨 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 | |
